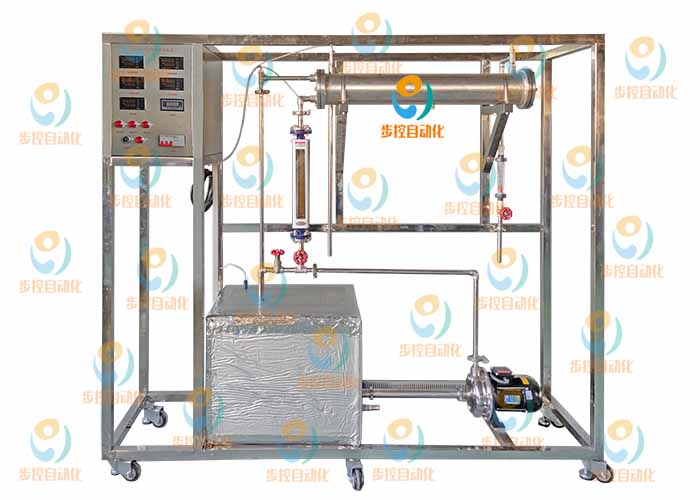

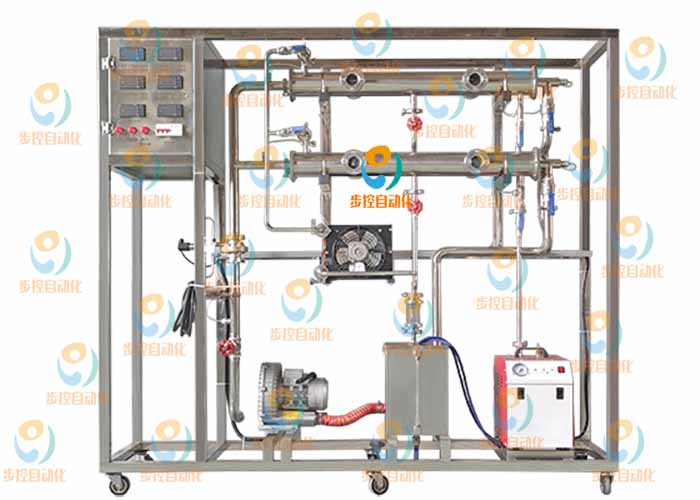

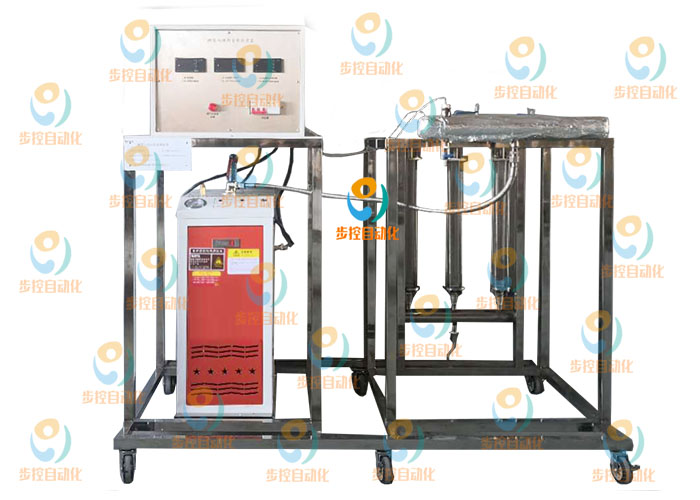

BKCP008 空气-蒸汽给热系数测定实验装置

一、工作条件

水：蒸汽发生器自带贮水箱（含液位自动控制系统），实验前用清洁水源注满，实验过程中需保持供水水源始终处于打开状态，实验结束后排空发生器中所有的水即可。

电：需两种，电压AC380V，功率7.0kW，标准三相五线制，每个实验室需配置1～2个接地点（安全地及信号地）。

气：水蒸汽，来自蒸汽发生器；空气，来自风机。

二、实验目的

1、了解间壁式传热元件，掌握给热系数测定的实验方法。

2、学会直管对流给热系数测定的实验数据处理方法。

3、了解影响对流给热系数的因素和强化传热的途径。

4、掌握热电阻测温的原理和方法。

三、技术参数

1、冷流体（空气）流量：5～25m3/h，冷流体（空气）温度：常温～80℃；常压操作；雷诺准数Re：≤3.5×104、努塞尔准数Nu：≤120、普兰德准数Pr：0.7；对流传热系数αi：≤150W/m2·℃。

2、热流体（蒸汽）温度：95～105℃。

四、配置组成

1、风机：最大流量85m3/h，供电AC220V，功率550W，与系统软连接减震降噪，1台。

2、冷流体进出管路：不锈钢材质，DN32，进口闸阀调节流量，换热器进口段法兰连接转子流量计。

3、套管换热器：304不锈钢材质，中间设有2组不锈钢视镜，冷流体走管程，蒸汽走壳程，带水蒸气均布器；换热管：紫铜管，φ22×1.5，有效长度1000mm；1台。

4、热流体进出管：不锈钢材质，DN15，外有保温层。采用蒸汽减压阀和手阀双证操作，保证实验压力稳定。

5、流量计：气体转子流量计，2.5-25m3/h。

6、蒸汽发生器：供电电压：AC380V，功率6.0KW，蒸汽压力0.4MPa，最大容积20L。

7、蒸汽管路及切换阀：DN15管路及手球球阀。

8、风冷器：电压：220V，电流0.22A，流量≤0.6m3/h，压力≤1.0Mpa。

9、冷凝水管路：管径φ8材质304S不锈钢管；冷凝水开关阀：304S不锈钢材质，φ8针阀。

10、可视盅：玻璃材质，法兰连接。

11、温度传感器：PT100热电阻，汽夜通用；量程0-100℃，304不锈钢材质；0.5%FS精度。

12、温度显示仪：AI5702，线性电压：0～10V，线性电流（需外接精密电阻分流或在MIO位置安装I4模块）：4～20mA ，测量范围：-200～+800℃，线性输入：-9990～+30000由用户定义，测量精度：0.3级（0.3%FS±1个字），分辩率：0.1℃。

13、漏电保护器：1个380V3P+N，自带过载、短路、漏电等保护功能。

14、控制箱：含电器元件、电路等。

15、实验台架：38×38mm不锈钢方管，2200×550×1800mm，带万向脚轮配刹车。
