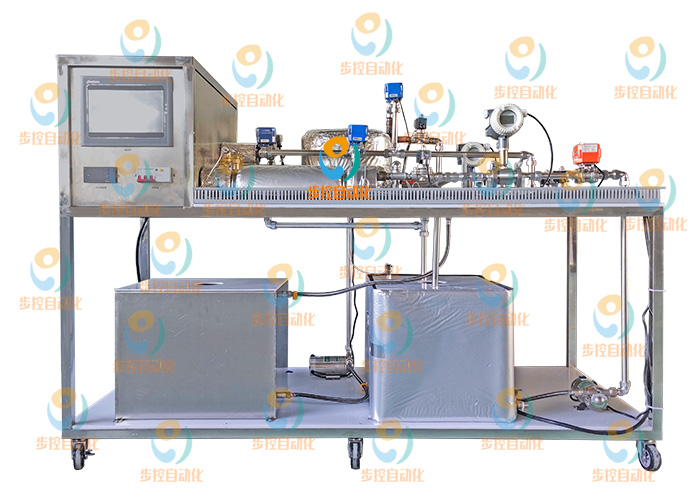

一、工作条件
常温、常压下运行，电源电压AC380V，功率：5.5KW。
二、实验目的
1、熟悉换热器性能的测试方法；
2、了解套管式换热器、螺旋管式换热器、板式换热器和列管式换热器的结构特点及其性能的差别；
3、加深对顺流和逆流两种流动方式换热器换热能力差别的认识；
4、绘制换热器传热性能曲线。
三、设备特点
1、PLC控制，配备标准modbus及以太网通信，上位机操作；
2、全不锈钢材质，耐腐蚀，外形美观、大方；
3、同屏显示所有实验数据及运行参数，具备数据采集、保存、打印等功能
4、装置配有3D交互式仿真处理实验软件及工程热力学教学管理平台。
四、技术参数
1、换热器换热面积（F）：①套管式换热器1.1m2；②板式换热器1.0m2；③列管式换热器1.2m2④螺旋管式换热器1.2m2
2、换热器壳程材质：304不锈钢；换热器管程材质：304不锈钢；四台换热器冷、热流体进口和出口测温点共12个，冷热流体进出口压差测点共2个。
3、冷、热水箱：冷、热水箱容积比3:1，装有进水口和排水底阀，水箱进口管道长度大于5米，进口管道接口与标准水龙头连接；装配有溢流口，溢流口外接溢流管长度大于5米。
4、冷、热水管材质：304不锈钢
5、温度传感器：PT100，精确度为±1℃；
6、具备通信、状态显示功能，可实时监测采集系统的数据、通信状况。数据传输稳定、实时，故障排查方便、简单；
7、外形尺寸：2000*1000*1500mm。
五、主要配置与规格
序号 | 名称 | 型号（品牌） | 数量 |
1 | 链接管路 | 不锈钢 | 1 |
2 | 套管式换热器 | 紫铜 | 1 |
3 | 板式换热器 | 304不锈钢 | 1 |
4 | 列管式换热器 | 304不锈钢 | 1 |
5 | 螺旋管式换热器 | 316不锈钢 | 1 |
6 | 冷、热媒水流量计 | 涡轮流量计 | 2 |
7 | 温度传感器 | PT100 | 16 |
8 | 冷水箱 | 不锈钢 | 1 |
9 | 热水箱 | 不锈钢 | 1 |
10 | 冷、热媒水泵 | 不锈钢 | 2 |
11 | 电脑 | （自备） | 1 |
12 | 控制器 | 宇电 | 1 |
13 | 模拟量输入/输出模块 | PLC | 1 |
14 | 进口数字温度传感器数 | PT100 | 1 |
15 | 数据釆集集控管理系统 | 组态王 | 1 |
16 | 电磁阀 | 不锈钢 | 12 |
17 | 比率调节阀 | 不锈钢 | 2 |
