一、工作条件
水：装置自带不锈钢加热釜，连接自来水，实验时水蒸气进入换热器。
电：电压AC380V，功率3.0KW，标准三相五线制；每个实验室需配置1～2个接地点（安全地及信号地）。
气：空气来自风机（自带气源）。
二、实验目的
1、通过对空气-水蒸气简单套管换热器的实验研究，掌握对流传热系数的测定方法，加深对其概念和影响因素的理解。并应用线性回归分析方法，确定关联式Nu=ARemPr0.4中常数A、m的值；
2、通过对带有翅片的紫铜管的空气—水蒸气强化套管换热器的实验研究，测定其准数关联式Nu=BRem中常数B、m的值和强化比Nu/Nu0，了解强化传热的基本理论和基本方式；
3、求取简单套管换热器、强化套管换热器的对流传热系数αi总传热系数Ko；
4、了解热电偶、热电阻温度计的使用。
5、了解风冷式冷凝器的原理及使用方法。
三、技术参数

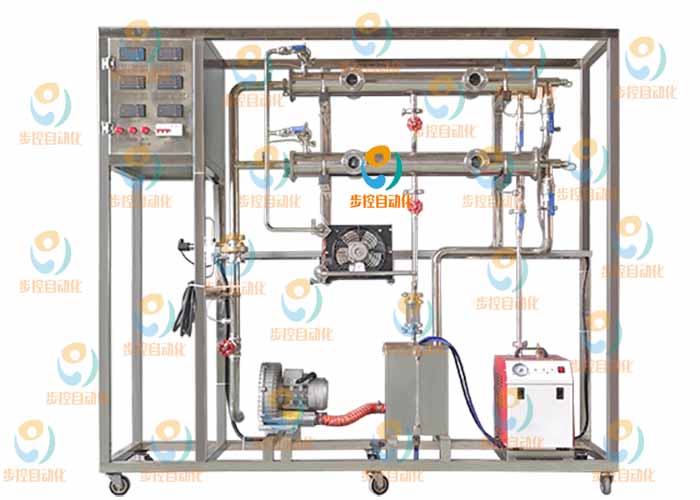

1、换热管尺寸：
普通管：内管紫铜管，内径约di=18.00mm，外径约do=20.0mm；外管不锈钢管，内径约Di=48.00mm，外外径约Do=51.0mm；外置夹套保温，最大外径102mm；管长1m；带可视窗；
加强管：内管紫铜翅片管，内径约di=18.00mm，外径约do=20.0mm；外管不锈钢管，内径约Di=48.00mm，外外径约Do=51.0mm；外置夹套保温，最大外径102mm；管长1m；带可视窗。
2、蒸汽发生器：加热功率3KW，额定蒸发量4Kg；配液位可视水箱，可自动加水，带报警装置和防干烧装置。
3、普通传热管：空气流量：4～40m3/h、空气温度：常温～70℃、常压操作；雷诺准数Re：104～6×104、努塞尔准数Nu：40～120、普兰德准数Pr：0.7；对流传热系数αi：50～150W/m2·℃。
4、强化传热管：空气流量：4～40m3/h、空气温度：常温～70℃、常压操作；雷诺准数Re：104～6×104、努塞尔准数Nu：40～120、普兰德准数Pr：0.7对流传热系数αi：100～200W/m2·℃；强化比：1.3～2.0。
5、显示单元：知名人机交互系统，7寸（10寸）、4线高精度触摸屏，分辨率：800×480。基于Linux系统，系统稳定，高效，安全，可靠；支持多种通讯方式（232/422/485，以太网）；支持 USB下载、以太网下载、U盘更新组态。
6、控制单元：24VDC， 14点输入 24VDC/10点 输出 晶体管，2点模拟量输入/1点模拟量输出，2个PPI通讯口，1个RJ45以太网口，集成CP243功能，支持MODBUS-TCP主站及从站，支持PPI主站，可扩展7个200系列模块。
7、装置尺寸：2200×550×1800mm。
四、产品规格与配置
序号 | 名称 | 规格 | 数量 |
1 | 普通传热管 | 不锈钢 | 1 |
2 | 强化传热管 | 不锈钢 | 1 |
3 | 蒸汽发生器 | 3.0KW | 1 |
4 | 水箱 | 不锈钢、带液位计 | 1 |
5 | 孔板流量计 | 沧州贝特 | 1 |
6 | 温度传感器 | Pt100 | 9 |
7 | 压差传感器 | 0～10.00Kpa | 1 |
8 | 管路切换阀 | 不锈钢，手动球阀 | 7 |
9 | 风道 | 不锈钢 | 1 |
10 | 冷凝水管路 | 不锈钢 | 1 |
11 | 冷凝水开关阀 | 不锈钢，针阀 | 2 |
12 | 风冷器 | 盘管式风冷器 | 1 |
13 | 可视盅 | 玻璃 | 1 |
14 | 鼓风机 | 旋涡气泵 | 1 |
15 | CPU | CPU224 | 1 |
16 | 模拟量采集模块 | EM231 | 1 |
17 | 触摸屏 | SK | 1 |
18 | 工控软件 | V4.0 | 1 |
19 | 上位机监控软件 | AKWorkshop | 1 |
20 | 漏电保护器 | DZ47sLE | 1 |
21 | 控制箱 | 集成于对象之上 | 1 |
22 | 管路 | 不锈钢 | 1 |
23 | 实验台架 | 不锈钢，带脚轮 | 1 |
